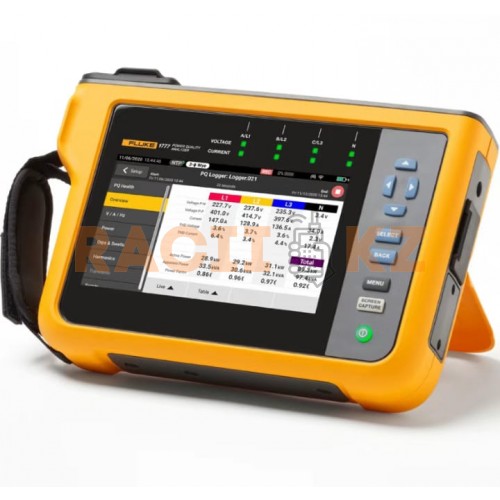

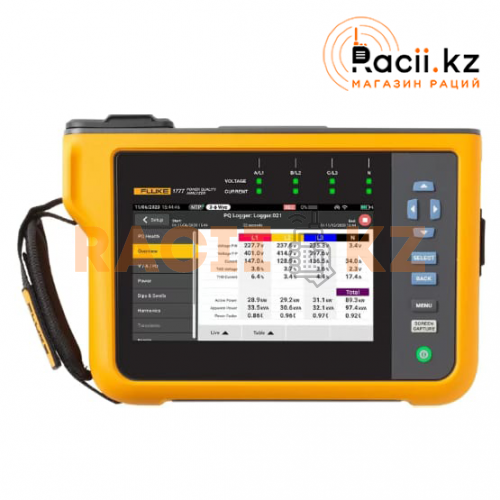

Анализатор качества электроэнергии Fluke 1777

Анализатор качества электроэнергии Fluke 1777 — инновационный прибор для комплексной диагностики и анализа электросети. Позволяет оперативно выявлять переходные процессы, гармоники, понижения и скачки напряжения, а также контролировать параметры мощности и энергии в реальном времени.

Описание
Fluke 1777 сочетает функции портативного измерителя и стационарного регистратора, обеспечивая точность и простоту работы в любых условиях. Устройство оснащено интеллектуальной системой автоматических измерений, фиксирует более 500 параметров качества электроэнергии и предоставляет мгновенный доступ к результатам через ПО Fluke Energy Analyze Plus. Интуитивный интерфейс и автокоррекция подключений упрощают настройку и обеспечивают достоверность данных.

Прибор оснащён множеством интерфейсов для передачи данных: USB, USB-C, Ethernet, Wi-Fi, LTE и Bluetooth, поддерживает стандарты PQDIF, NeQual и CSV. Встроенная карта microSD на 32 ГБ позволяет хранить сеансы регистрации до 8 недель и более 100 событий.

Характеристики

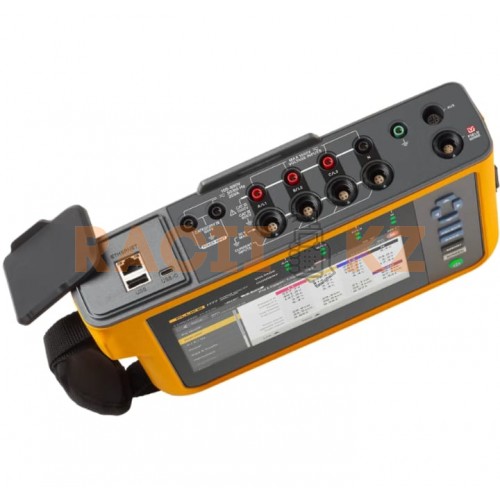

• Количество входов: 4 входа (3 фазы + нейтраль)

• Категория измерений: 1000 В CAT III / 600 В CAT IV

• Максимальное входное напряжение: 1000 В AC / 1000 В DC (пик 1700 В)

• Диапазон измеряемого напряжения: 50–1000 В AC, схемы соединения: звезда, треугольник, однофазная сеть, дельта, Арона/Блонделя

• Входной импеданс: 10 МОм (P-P и P-N), 5 МОм (P-PE и N-PE)

• Полоса пропускания: до 30 кГц для измерений качества электроэнергии; переходные процессы — до 1 МГц

• Разрешение выборки: 24-битная синхронная

• Частота получения данных: 80 квыб/с при 50/60 Гц

• Переходные процессы напряжения: ±8 кВ, дискретизация 1 Мвыб/с

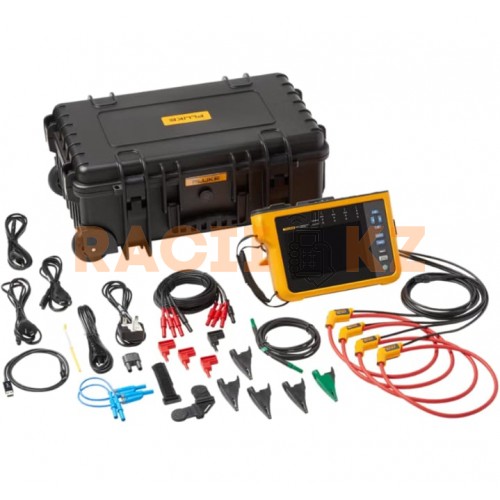

• Токовые входы: 4 входа, автоматический выбор диапазона для подключенного датчика, AC/DC диапазоны 1–6000 А с различными зажимами и поясами Роговского

• Вспомогательные входы: 2, диапазон 0–10 В, входной импеданс 2,92 МОм

• Хранение данных: карта microSD 32 ГБ, поддержка до 10 сеансов регистрации продолжительностью 8 недель

• Точность измерений в реальном времени: внутренняя ±3 ppm, GPS <1 мс абсолютное время по UTC

• Интервал тенденций: от 1 с до 30 мин, настраивается пользователем

• Соответствие стандартам: IEC 61000-4-30 (класс A), IEEE 519, EN 50160, ГОСТ 33073, IEC 62586, FOL

• Интерфейсы: Ethernet 1 Гбит/с, USB 2.0 и 3.0, USB-C, Wi-Fi 802.11 ac, Bluetooth 5.0/BLE, LTE-A, GPS/ГЛОНАСС

• Погрешность измерений напряжения: ±0,1 % номинального значения; тока ±0,7–1,5 % в зависимости от зажима

• Мощность/энергия: активная, реактивная, полная мощность с максимальной точностью ±1,2–1,7 % в зависимости от диапазона

• Эталонные условия: 23 °C ±5 °C, относительная влажность <65 %, входной ток >10 % диапазона, первичный проводник в центральном положении

Применение

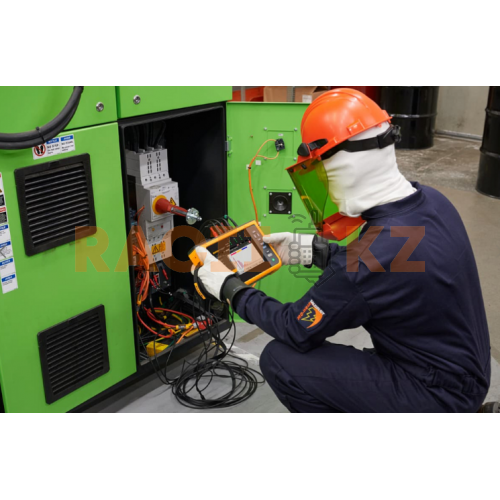

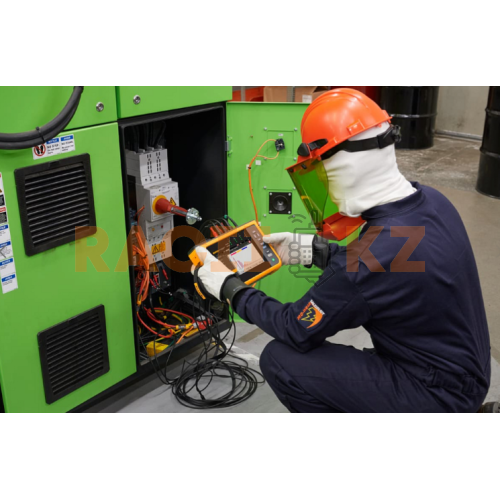

Fluke 1777 используется для диагностики качества электроэнергии в промышленных, коммерческих и жилых сетях. Позволяет фиксировать переходные процессы, гармоники, понижения и скачки напряжения, анализировать мощность и энергию, составлять отчёты по стандартам EN 50160, IEEE 519 и ГОСТ
