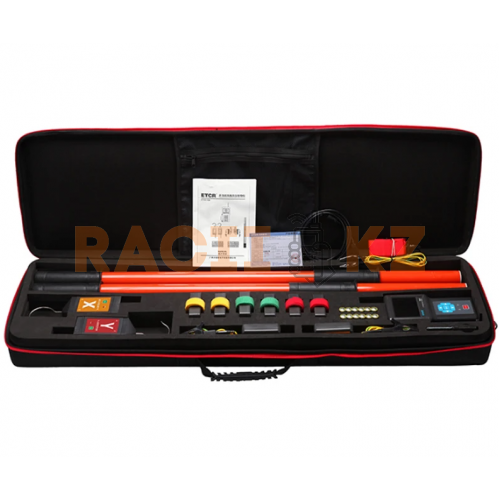

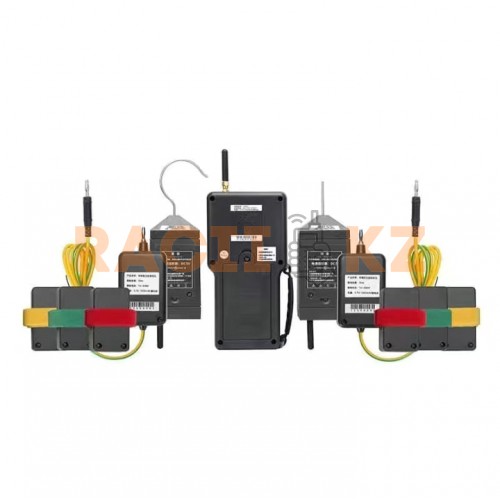

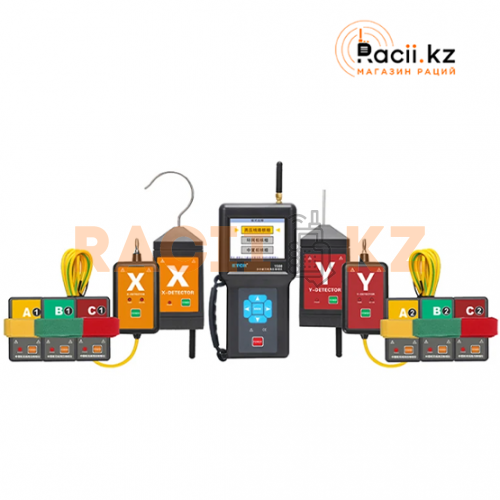

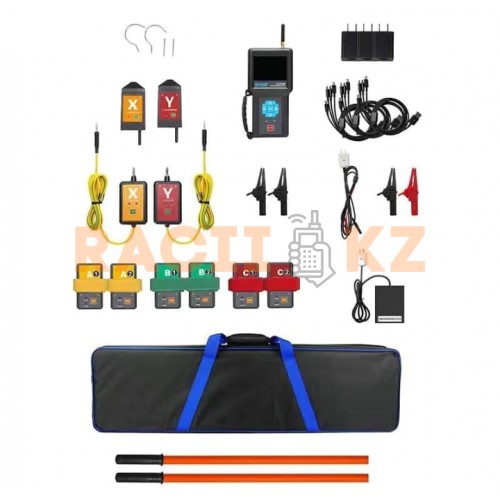

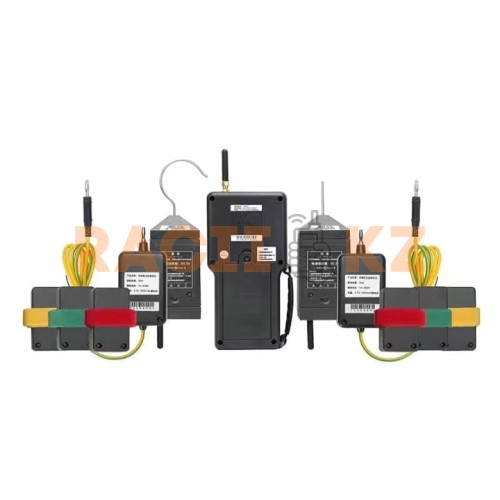

Детектор фазы центрального шкафа ETCR1560
ETCR1560 — многофункциональный беспроводной детектор/тестер фазы и фазовой последовательности, предназначенный для работы с высоковольтными линиями, центральными шкафами (центральными распределительными шкафами), кольцевыми распределительными шкафами (ring main unit), металлокожуховыми шкафами (metalclad switchgear) и другими электроустановками. Прибор позволяет проверять наличие фазы, фазу, фазовую последовательность, а также напряжение и частоту. Работает в режиме контактного и бесконтактного измерения, что повышает безопасность при работе с высокими напряжениями.
Характеристики:
-
Метод определения: контактный и бесконтактный фазо-/ядерный тест.
-
Диапазон напряжения для фазового теста: AC 10 V … 500 kV для высоковольтных линий; для центральных шкафов — AC 10 kV … 35 kV.
-
Для ring-main и низковольтных сетей: AC 1 V … 600 V.
-
Дисплей: 3.5-дюймовый цветной LCD — показывает фазу, частоту, фазовую последовательность, результаты проверки; есть векторная диаграмма.
-
Голосовые уведомления: “X signal normal, Y signal normal”, “in-phase”, “out-of-phase” и т.п. — упрощают работу без визуального контроля.
-
Функции:
-
Проверка фазы (наличие / отсутствие)
-
Определение фазовой последовательности (порядка фаз)
-
Измерение напряжения и частоты
-
Хранение данных — до ~200–300 наборов измерений.
-
Возможность передачи данных на ПК (USB-порт) и сохранения/печати истории измерений.
-
-
Питание: зарядные литиевые аккумуляторы для главного блока и детекторов.
Назначение / Применение:
-
Проверка и верификация фаз на высоковольтных линиях (до 500 kV) — важна при обслуживании, наладке, ремонте ЛЭП.
-
Тестирование фазы и фазовой последовательности в распределительных шкафах (центральных, кольцевых, металлокожуховых) — используется на подстанциях, распределительных пунктах.
-
Безопасная проверка без прямого контакта (особенно при высоких напряжениях), что снижает риск для оператора.
-
Сбор и хранение результатов измерений — удобно для протоколирования и контроля работ.
