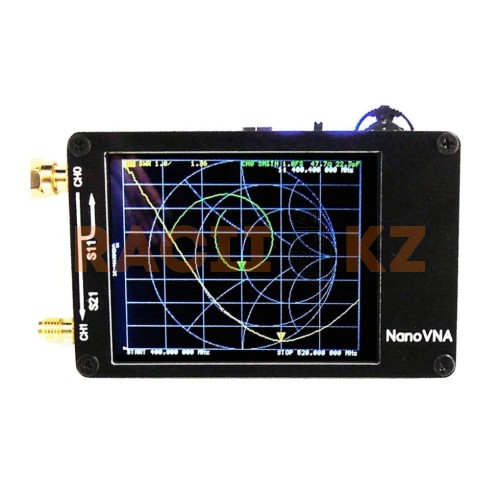

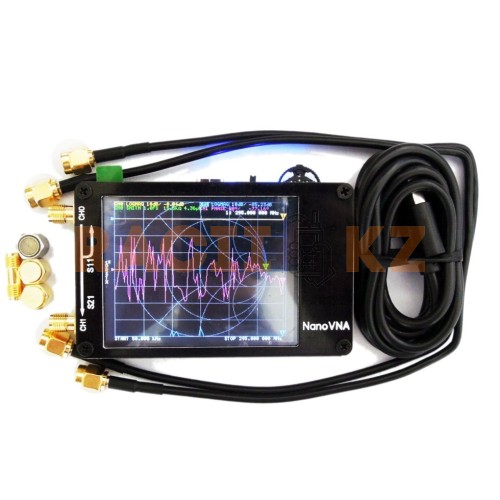

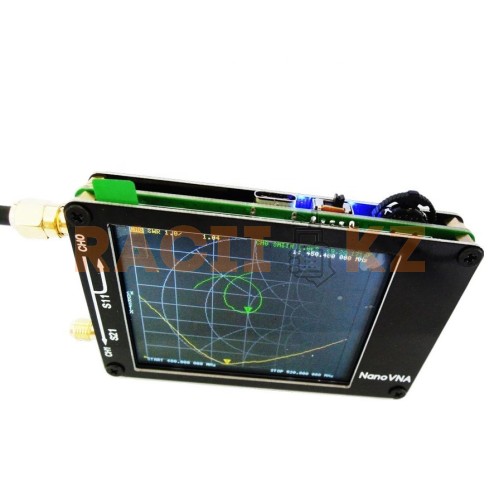

Векторный анализатор цепей NanoVNA

 Векторный анализатор электрических цепей — это прибор, который измеряет характеристики прохождения сигнала через некое исследуемое устройство, а также характеристики отражения сигнала от его портов. Эти характеристики называются S-параметрами. Для двухпортовых устройств (к которым, кстати, и относится NanoVNA) характеристика отражения от первого порта называется S11, характеристика передачи в прямом направлении называется S21. Также серьезные векторные анализаторы способны измерять передаточные характеристики в обратном направлении S12 и отражение от второго порта S22.

 Технические характеристики

• Диапазон частот: 50 кГц – 900 МГц
• Уровень на ВЧ выходе: -13 дБм (максимум -9 дБм)

 Динамический диапазон:

• 70 дБ в диапазоне 50 кГц – 300 МГц
• 50 дБ в диапазоне 300 МГц – 600 МГц
• 40 дБ в диапазоне 600 МГц – 900 МГц

 Общие характеристики:

• КСВ портов CH0 и СH1: <1,1
• Количество точек сканирования и калибровки: 101 (фиксировано)
• Отклонение частоты: <2,5 ppm
• Нестабильность частоты: <0,5 ppm
• Количество одновременно измеряемых параметров (треков): 4,
• Доступное количество маркеров: 4
• Количество слотов памяти для настроек и калибровок: 5
• USB интерфейс: USB type-C
• Дисплей: 2,8 дюйма TFT (320 x 240)
• Управление: сенсорный экран или джойстик.
• Размеры: 54 мм x 85,5 мм x 11 мм (без разъемов и переключателей)

Питание:

• USB: 5 В, 120 мА
• встроенный аккумулятор (опционально): 400 мАч
