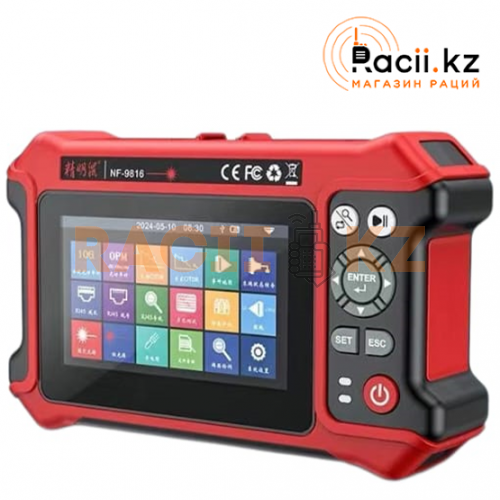

Многофункциональный тестер OTDR NOYAFA NF-9816

NOYAFA NF-9816 OTDR — интеллектуальный и универсальный тестер оптоволоконных кабелей формата 16-в-1, предназначенный для профессиональной установки, диагностики, приемки и обслуживания волоконно-оптических и сетевых линий связи. Устройство объединяет экспертный и автоматический OTDR, измеритель оптической мощности, визуальный локатор неисправностей, источник света, инструменты тестирования RJ45 и другие функции в одном компактном приборе с сенсорным экраном.

Описание
NOYAFA NF-9816 OTDR разработан как многофункциональное решение для специалистов по ВОЛС и сетям передачи данных. Прибор поддерживает два режима OTDR — автоматический и экспертный, что позволяет использовать его как для быстрого базового тестирования, так и для детального анализа сложных волоконно-оптических трасс. Работа на длинах волн 1310 и 1550 нм с динамическим диапазоном 28 дБ и 26 дБ обеспечивает точное выявление потерь, отражений, разрывов и неоднородностей на линиях протяженностью до 80 км.

Инструмент OPM поддерживает измерения на восьми длинах волн, включая 10G, что делает устройство пригодным для современных высокоскоростных сетей. Визуальный локатор неисправностей и стабильный источник света позволяют оперативно обнаруживать повреждения и проводить контроль оптических потерь. Дополнительно NF-9816 оснащен расширенным функционалом тестирования кабелей RJ45: трассировка, проверка последовательности, измерение длины и поиск повреждений даже в условиях помех.

Функции карты событий, проверки концевого состояния и контроля торцевой поверхности обеспечивают наглядную визуализацию трассы и помогают предотвратить потери сигнала, связанные с загрязнениями или повреждениями разъемов. Сенсорный экран в сочетании с физическими кнопками делает управление интуитивно понятным и удобным при полевых работах. Встроенный литий-полимерный аккумулятор гарантирует длительную автономную работу без частой подзарядки.

Характеристики

• Модель: NF-9816

• Тип устройства: OTDR, многофункциональный тестер оптоволокна

• Количество функций: 16

• Режимы OTDR: автоматический, экспертный

• Рабочие длины волн OTDR: 1310 нм / 1550 нм

• Динамический диапазон:

  • 1310 нм — 28 дБ

  • 1550 нм — 26 дБ

• Максимальная длина тестирования: 80 км

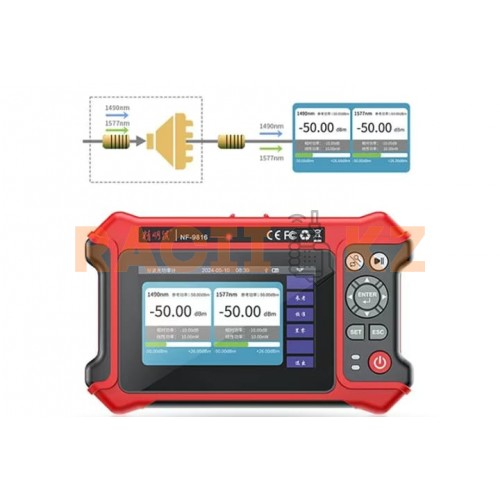

• OPM (измеритель оптической мощности):

  • Длины волн: 850 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 нм

  • Диапазон измерений: −50…+26 дБм

• VFL (визуальный локатор неисправностей):

  • Длина волны: 650 нм

  • Дальность: до 10 км

• Источник света LS: CW, 270 Гц, 1 кГц, 2 кГц

• OLS (тест оптических потерь): 650 нм, до 10 км

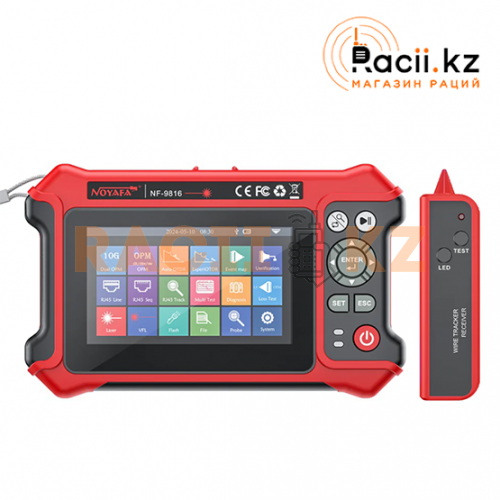

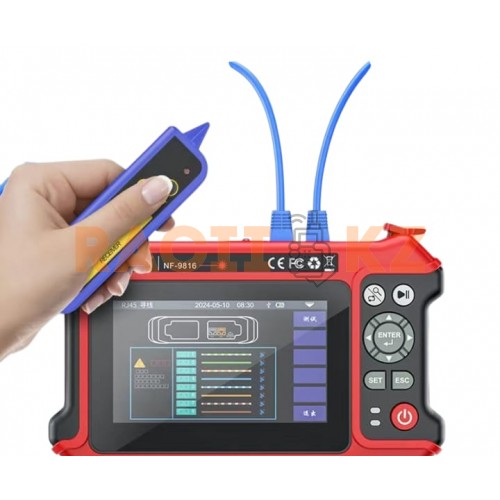

• Тестирование RJ45:

  • Поиск линии, последовательность, длина кабеля

  • Поддержка стандартов T568A / T568B

  • Работа с оборудованием до 60 В DC

• Дополнительные функции:

  • Карта событий

  • Проверка концевого состояния

  • Контроль торцевой поверхности

  • Многоядерный тест

  • Испытание на пропажу сигнала

  • Светодиодная подсветка

• Аккумулятор: литий-полимерный 3,7 В, 4000 мАч

• Время работы:

  • Режим ожидания — более 20 часов

  • Активные измерения — более 12 часов

• Зарядка: Type-C

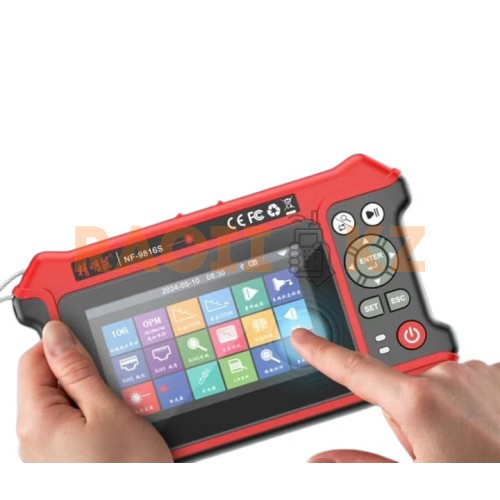

• Интерфейс управления: сенсорный экран и кнопки

Применение
Используется при монтаже и обслуживании волоконно-оптических линий связи, приемке инженерных сетей, диагностике аварий и ремонте ВОЛС и сетевых кабелей RJ45. Подходит для операторов связи, сервисных инженеров и монтажных организаций.

NOYAFA NF-9816 OTDR — это универсальный профессиональный инструмент, который заменяет несколько отдельных приборов и обеспечивает высокую точность, удобство и эффективность при работе с оптоволоконными и сетевыми линиями
